心电图产生基本原理

• •解释电偶、向量、综合向量、容积导体的概念
• •说出P波、QRS波群、T波分别对应心脏哪些部位的除极/复极
• •解释为什么正常T波方向与QRS主波方向一致

• •运用"电偶移动→向量→投影→导联波形"推导链解释任一导联波形来源
• •根据探查电极与除极方向的关系推断波形方向(正向/负向)

心室除极三阶段与综合向量演变——几乎每年必考！

1.1 电偶(Dipole)概念

• •一对等量异号电荷(正电荷=电源，负电荷=电穴)
• •除极过程：静息状态→电穴在前、电源在后→电偶向量指向除极方向
• •复极过程：电源在前、电穴在后→电偶向量指向复极方向(与除极方向相反)

1.2 单个心肌细胞的电偶移动

1.3 容积导体

• •人体是导电的容积导体 → 心脏产生的电场在全身传导
• •电场强度与距离平方成反比 → 距心脏越远→记录的电位越小
• •但人体非均匀导体 → 实际电场分布复杂

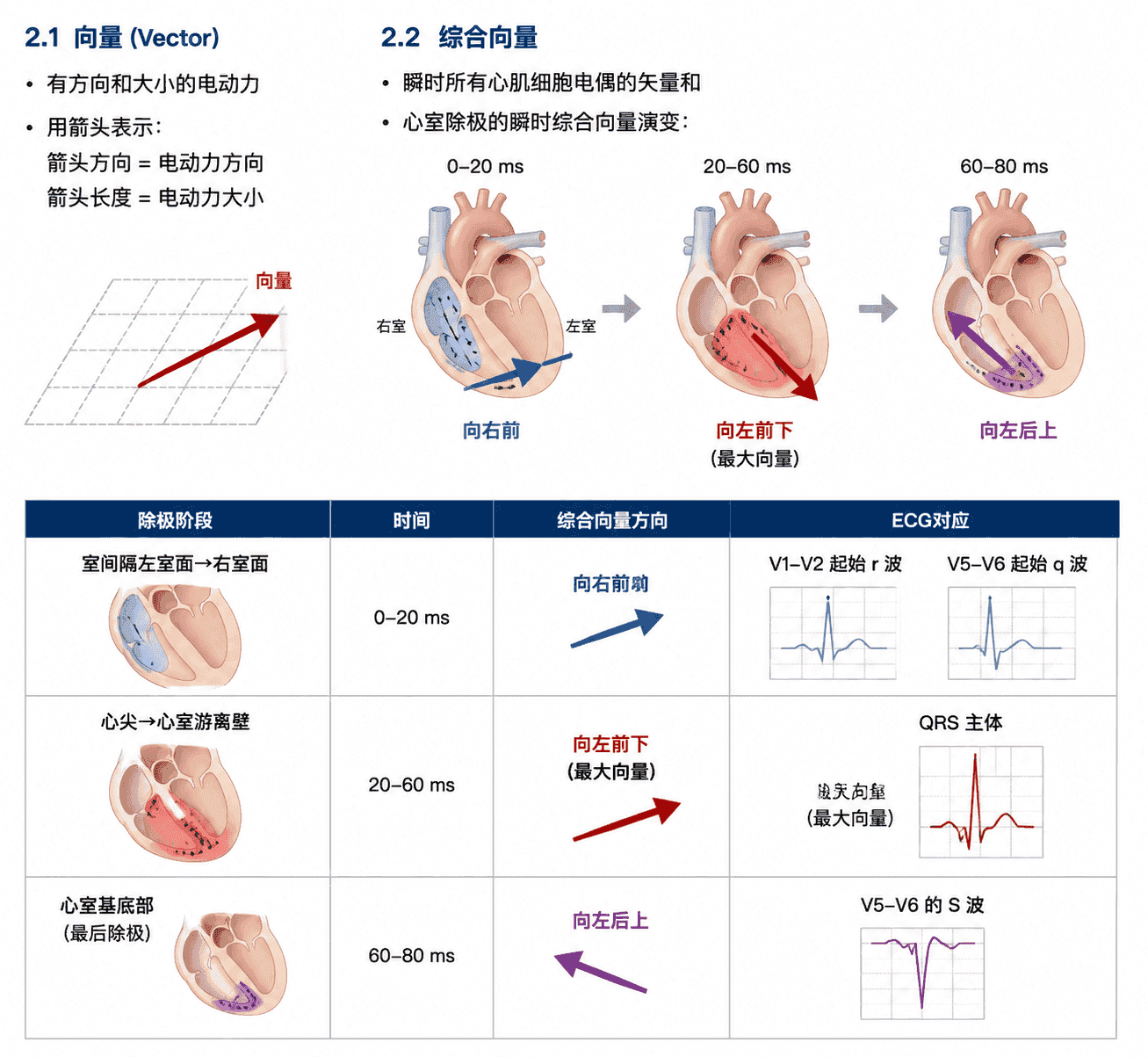

2.1 向量(Vector)

• •有方向和大小的电动力
• •用箭头表示：箭头方向=电动力方向，箭头长度=电动力大小

2.2 综合向量

• •瞬时所有心肌细胞电偶的矢量和
• •心室除极的瞬时综合向量演变：

3.1 投影规则（核心！）

• •方向规则：向量投影在导联轴正侧→正向波；投影在负侧→负向波
• •振幅规则：向量与导联轴平行→最大振幅；垂直→零电位

3.2 各导联的"视角"

• •Bailey六轴系统：六个肢体导联轴在额面构成等角六角形
• •正常心电轴：约+30°~+60° → 最接近Ⅱ导联方向 → Ⅱ导联QRS振幅最大

4.1 心房除极→P波

• •起源：SA结→心房肌(从右上→左下)
• •P波向量方向：+45°~+60°(朝向Ⅱ导联)
• •Ⅱ导联：P波直立(最明显)
• •aVR导联：P波倒置(因为aVR朝向右上，与心房除极方向相反)
• •P波时间<0.12s → 正常心房除极时间

4.2 心房复极→Ta波

• •Ta波(心房复极波)通常被QRS波群掩盖
• •Ta波方向与P波方向相反
• •PR段压低可能是Ta波的影响

4.3 心室除极→QRS波群

QRS波群的命名规则：

• •第一个向上的波=R波
• •R波之前向下的波=Q波
• •R波之后向下的波=S波
• •S波之后再有向上=R'波
• •完全向下的负向波=QS波

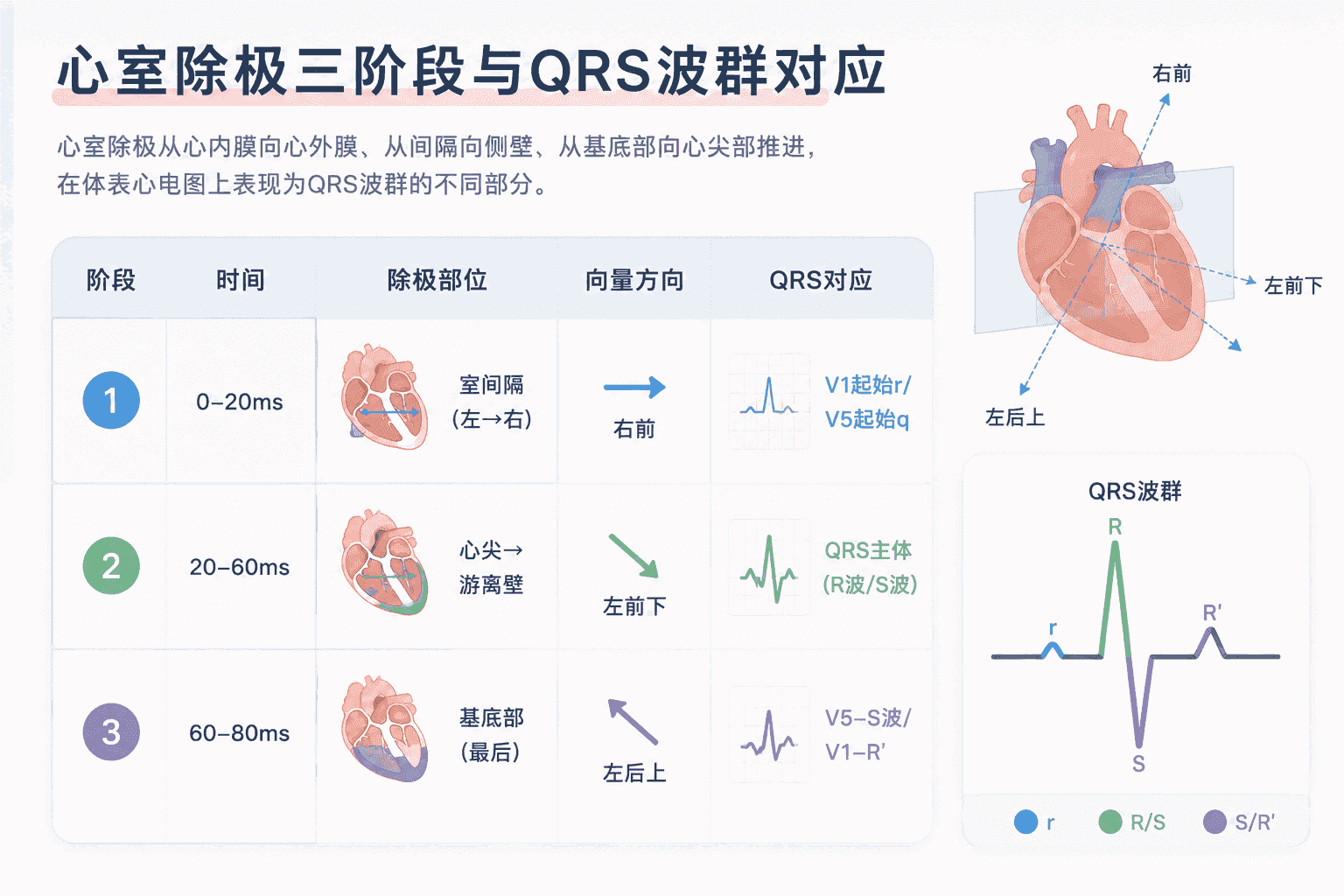

心室除极三阶段与QRS波群对应：

4.4 心室复极→ST段和T波

• •ST段：心室缓慢复极(2期)→各部分电位相近→等电位线
• •T波：心室快速复极(3期)
• •关键问题：为什么T波方向与QRS主波一致？
  • •除极顺序：心内膜→心外膜(从内向外)
  • •复极顺序：心外膜→心内膜(从外向内) ← 与除极顺序相反！
  • •除极电偶方向(心内膜→心外膜) vs 复极电偶方向(心外膜→心内膜) → 方向相反
  • •但除极电偶(电穴在前) vs 复极电偶(电源在前) → 又一次方向翻转
  • •两次翻转→最终T波向量与QRS主波方向一致！

4.5 U波

• •机制：浦肯野纤维复极？(尚有争议)
• •正常方向：与T波一致
• •U波明显增高→低钾血症
• •U波倒置→左室肥大、心肌缺血

除极电偶 vs 复极电偶：

• •除极电偶：电穴在前、电源在后
• •复极电偶：电源在前、电穴在后

临床意义：

• •决定了波形方向的判断规则
• •是理解T波方向的关键基础

记忆要点：

• •阶段1(0-20ms)：室间隔从左向右除极→V1出现小r波，V5出现小q波
• •阶段2(20-60ms)：心尖→游离壁除极→QRS主体(最大向量)，决定QRS主波方向
• •阶段3(60-80ms)：基底部最后除极→V5出现S波，V1可能出现R'波

临床应用：

• •通过V1和V5的QRS形态判断心室除极是否正常
• •V1呈rS型、V5呈qR型为正常
• •异常形态提示束支阻滞或心室肥大

推导任意导联波形的方法：

1. •确定该导联的观察方向(如V1朝右前，V5朝左)
2. •分析心室除极各阶段的向量方向
3. •判断向量与该导联的关系(朝向→正向，背离→负向)
4. •合成得到完整的QRS形态

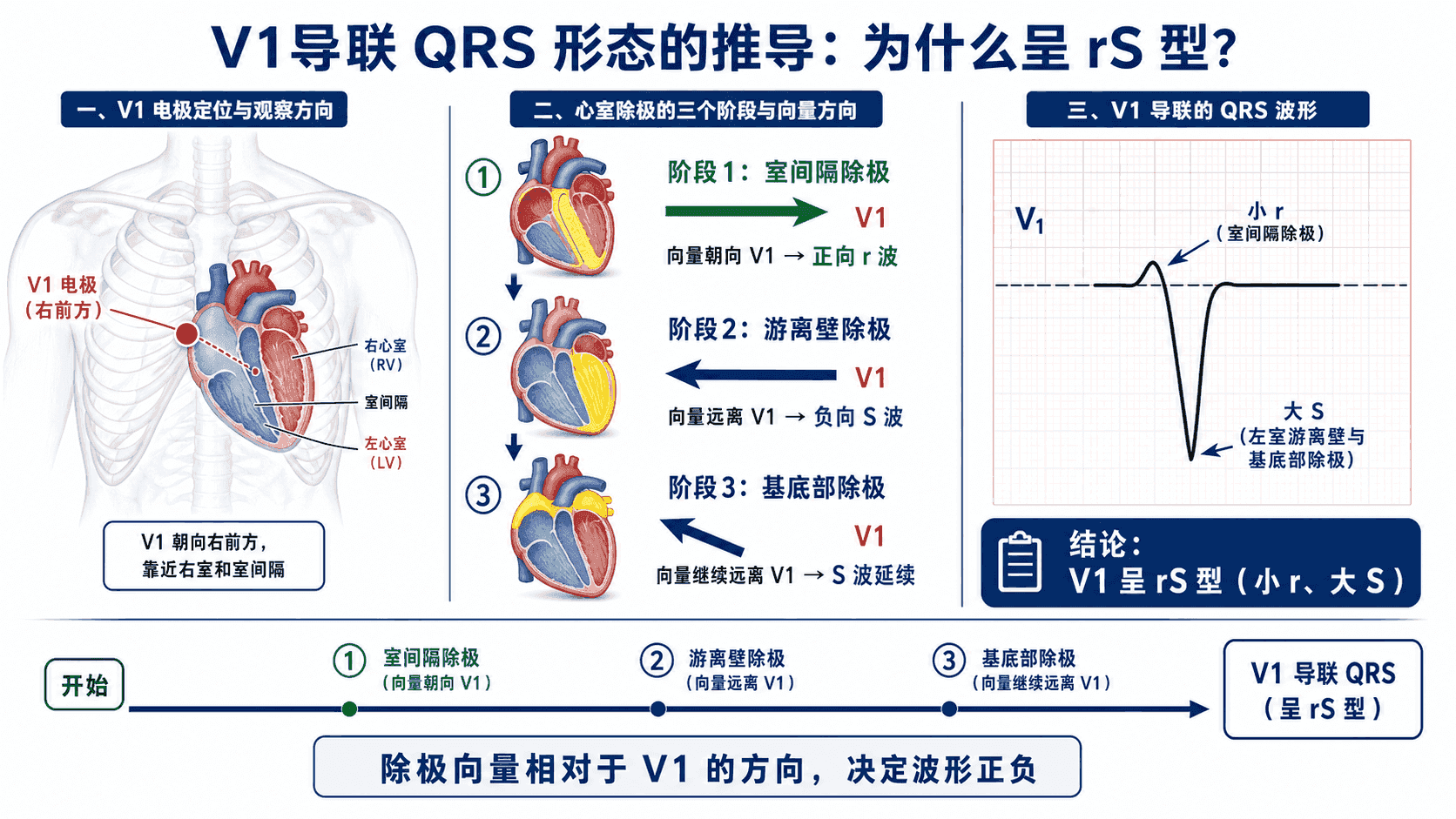

示例：推导V1导联QRS形态

• •V1电极朝向右前方 → 靠近右室和室间隔
• •阶段1(室间隔除极)：向量朝右前→朝向V1→正向(r波)
• •阶段2(游离壁除极)：向量朝左前→远离V1→负向(S波)
• •阶段3(基底部除极)：向量朝左后→远离V1→负向(S波延续)
• •结果：V1呈rS型(小r大S)

第一次投影：空间向量→平面投影

• •额面投影→肢体导联(Ⅰ、Ⅱ、Ⅲ、aVR、aVL、aVF)
• •水平面投影→胸导联(V1-V6)

第二次投影：平面投影→导联轴

• •将平面上的向量投影到各个导联轴上
• •投影长度=波形振幅，投影方向=波形方向

逻辑链条：

1. •除极顺序：心内膜→心外膜(从内向外)
2. •复极顺序：心外膜→心内膜(从外向内) ← 与除极顺序相反
3. •除极电偶方向：从心内膜指向心外膜
4. •复极电偶方向：从心外膜指向心内膜 ← 与除极电偶方向相反
5. •但除极电偶(电穴在前) vs 复极电偶(电源在前) → 又一次方向翻转
6. •两次翻转→最终T波向量与QRS主波方向一致！

记忆技巧：

分析过程：

• •V1电极朝向右前方 → 靠近右室和室间隔
• •阶段1(室间隔除极)：向量朝右前→朝向V1→正向(r波)
• •阶段2(游离壁除极)：向量朝左前→远离V1→负向(S波)
• •阶段3(基底部除极)：向量朝左后→远离V1→负向(S波延续)
• •结果：V1呈rS型(小r大S)

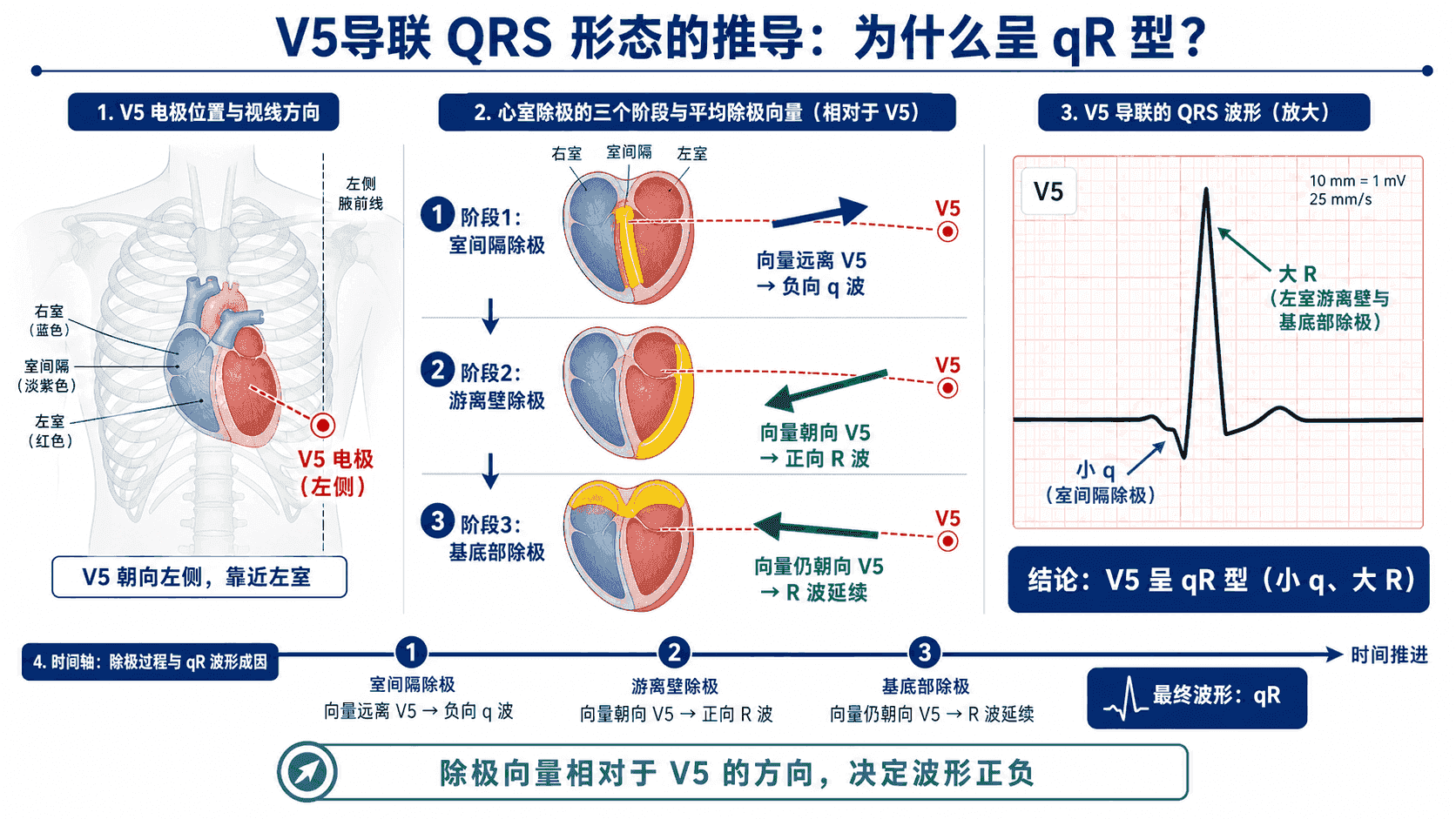

分析过程：

• •V5电极朝向左侧 → 靠近左室
• •阶段1：向量朝右前→远离V5→负向(q波)
• •阶段2：向量朝左前下→朝向V5→正向(R波)
• •阶段3：向量朝左后→仍朝向V5→正向(R波延续)
• •结果：V5呈qR型(小q大R)

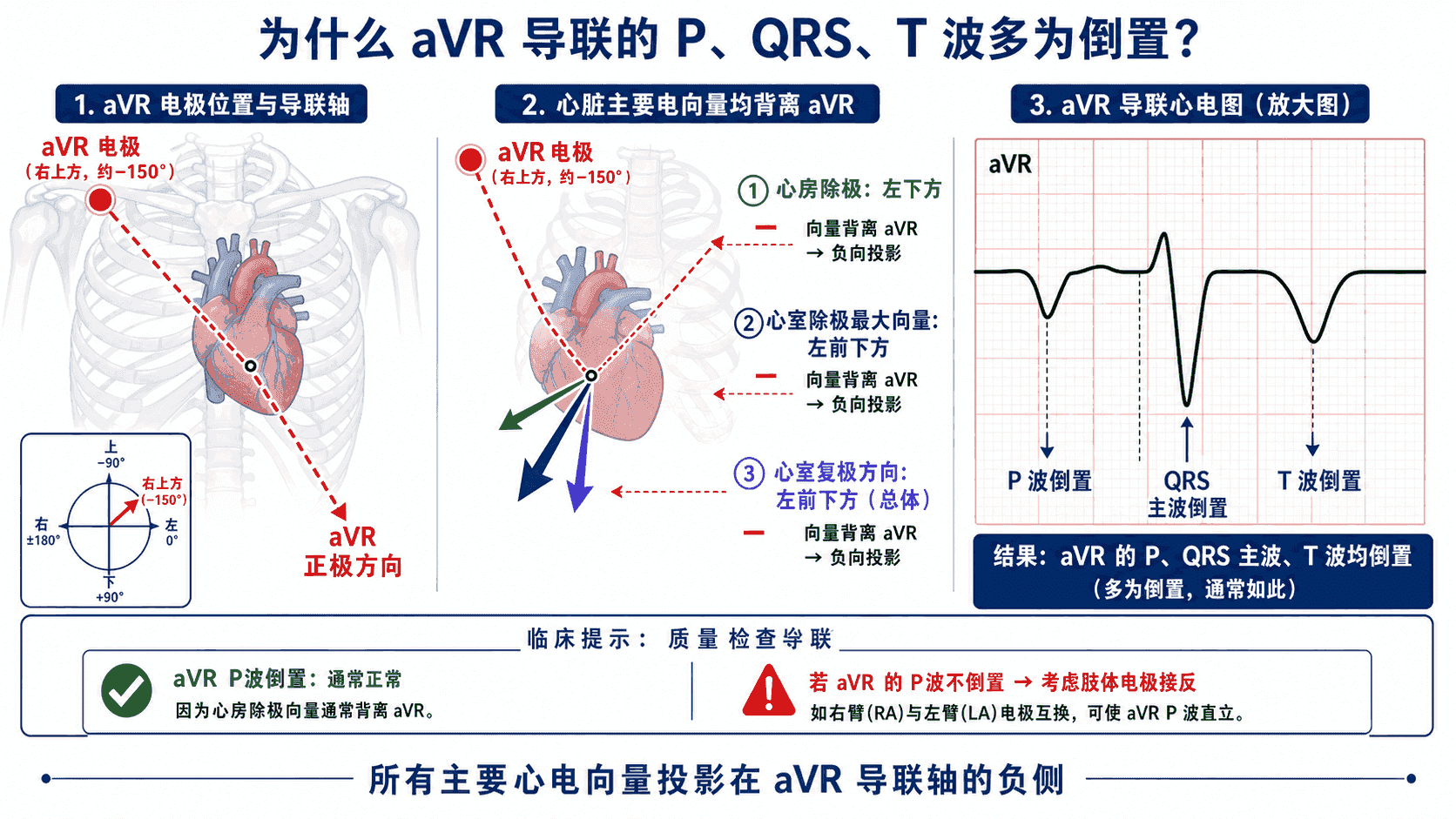

分析过程：

• •aVR电极朝向右上方(约-150°)
• •心房除极方向(左下)、心室除极最大向量方向(左前下)、心室复极方向均背离aVR
• •所有向量投影在aVR导联轴的负侧
• •结果：aVR的P波、QRS主波、T波均倒置

临床意义：

• •aVR导联可作为"质量检查"导联
• •如果aVR的P波不是倒置的→可能电极接反了

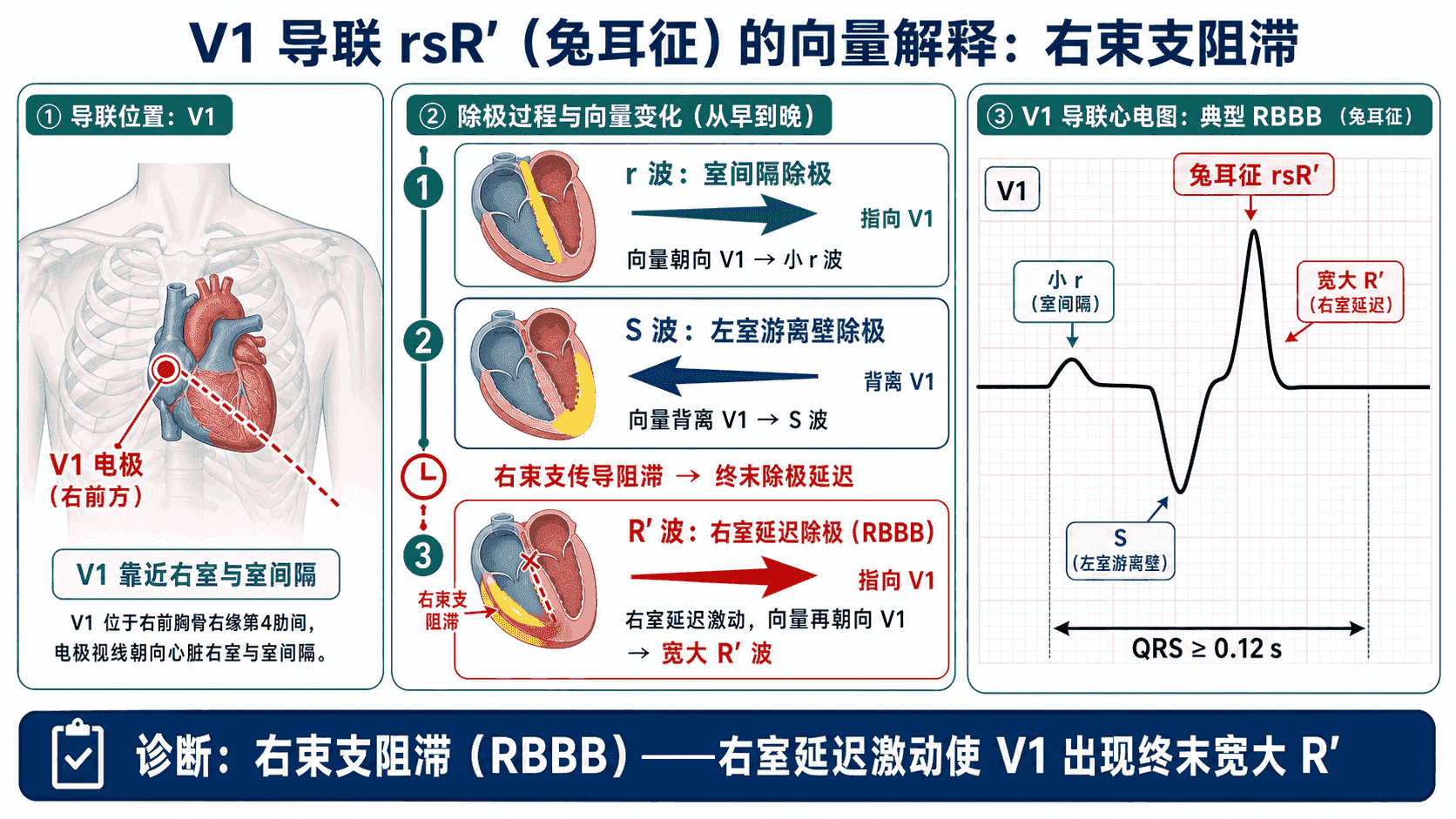

情景：患者V1导联QRS呈rsR'型(兔耳征)

向量分析：

• •r波：室间隔除极(向右前)
• •S波：左室游离壁除极(向左前，背离V1)
• •R'：右室基底部或右束支阻滞时右室延迟除极(向右前)

诊断：右束支阻滞(RBBB)

• •RBBB时右室延迟激动→V1出现宽大R'波
• •QRS时限≥0.12s

1. 为什么正常T波方向与QRS主波方向一致？

查看答案点击展开点击收起

因为心室复极顺序(心外膜→心内膜)与除极顺序(心内膜→心外膜)相反→复极电偶方向与除极电偶方向相反→但复极电偶的电源/电穴排列与除极电偶相反→两次翻转→最终T波向量与QRS主波方向一致。

记忆口诀：复极顺序反了，电偶排列也反了 → 负负得正 → T波与QRS同向

2. 如果探查电极朝向除极电偶的电源端，记录到什么方向波形？

💡 查看答案点击展开点击收起

正向波。因为除极电偶的电源在后、电穴在前→电偶朝向电极→电极处记录到正电位。

记忆技巧：电极朝向哪里，就记录哪里的电位变化。朝向电源端(正极)→正电位→正向波。

3. 心室除极分为哪三个阶段？各对应QRS波群的哪个部分？

💡 查看答案点击展开点击收起

①室间隔除极(0-20ms)→V1起始r/V5起始q；②心尖→游离壁除极(20-60ms)→QRS主体；③基底部除极(60-80ms)→V5的S/V1的R'。

记忆技巧：间隔→心尖→基底，对应r/q→R/S→S/R'

4. 为什么aVR导联的P波、QRS主波、T波通常都是倒置的？

💡 查看答案点击展开点击收起

aVR电极朝向右上方(约-150°)，而心房除极方向(左下)、心室除极最大向量方向(左前下)、心室复极方向均背离aVR→投影在负侧→P波、QRS、T波均倒置。

临床意义：aVR可作为"质量检查"导联，如果aVR的P波不倒置，可能电极接反了。

5. 一个患者V1导联QRS呈rsR'(兔耳征)——用本课的向量原理解释。

💡 查看答案点击展开点击收起

V1的r波=室间隔除极(向右前)；S波=左室游离壁除极(向左前，背离V1)；R'=右室基底部或右束支阻滞时右室延迟除极(向右前)。RBBB时右室延迟激动→V1出现宽大R'波。

诊断：右束支阻滞(RBBB)，QRS时限≥0.12s

6. 如何用投影规则推导任意导联的QRS形态？

查看答案点击展开点击收起

四步法：

1. •确定该导联的观察方向(如V1朝右前，V5朝左)
2. •分析心室除极各阶段的向量方向(阶段1右前、阶段2左前下、阶段3左后上)
3. •判断向量与该导联的关系(朝向→正向，背离→负向)
4. •合成得到完整的QRS形态

示例：V1朝右前→阶段1朝向(+)、阶段2背离(-)、阶段3背离(-)→rS型

电偶方向：

心室除极三阶段：

投影规则：

T波方向：

aVR特点：

1. •重点掌握：心室除极三阶段、投影规则、T波方向原理
2. •理解原理：电偶概念、综合向量演变、二次投影原理
3. •联系临床：用向量原理解释各导联QRS形态、识别异常波形
4. •记忆技巧：使用口诀辅助记忆除极阶段、投影规则
5. •练习推导：熟练掌握用投影规则推导任意导联QRS形态的方法

预计学习时间：2-3小时（含做题）
